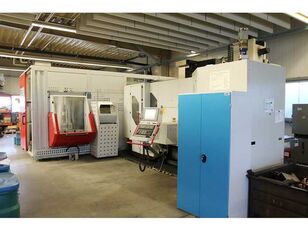

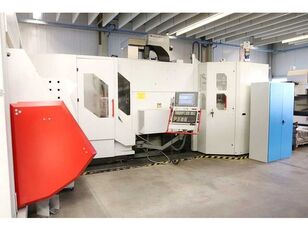

Prodaje se Hermle C 30 UP Dynamic - FASTEMS obradni centar na aukciji

5 Achsen CNC - Bearbeitungszentrum Universal
HERMLE - C 30 UP Dynamic - FASTEMS

- inkl. FASTEMS FPC-400 Paletten-System / 15-fach
- Palettenwechsler
- Werkzeugmagazin 117 Plätze
- ca. 9.000h Spindelstd. nach Tausch

Technische Details
x-Weg 650 mm
y-Weg 600 mm
z-Weg 500 mm
Steuerung Sinumerik 840 D pl Siemens
Hauptspindel:
Drehzahlbereich - Hauptspindel 20 - 28.000 min/-1
Antriebsleistung - Hauptspindel 23 / 18 kW
Max. Drehmoment 79 Nm
Werkzeugaufnahme HSK-A63
NC-Schwenkrundtisch:
Tischaufspannfläche Ø 630 mm
Schwenkbereich A: +30° / -115 °
drehbar C: 360 °
max. Tischbelastung 500 kg
Max. Werkstückabmessungen Ø 630 x 313 mm
Tischdrehzahl A:25 / C:65 min/-1
Werkzeugwechsler:
Anzahl der Werkzeugplätze 117 pos.
max. Werkzeugdurchmesser 90 (125) mm
max. Werkzeuglänge 300 mm
Vorschübe:
Eilgang ( X / Y / Z ) 60 m/min
Beschleunigung 10 m/s²
Vorschubkraft 8,5 kN
Gesamtleistungsbedarf 43 kVA
Maschinengewicht ca. 10,5 t
Raumbedarf ca. 8,5 x 5,5 x 3,0 m
Zubehör
Dokumentation
Hochdruckkühlung
Kühlmitteleinrichtung
innere Kühlmittelzufuhr 80 bar / 1.300l
elektr. Handrad
Werkzeugwechsler 117 pos.
Vollkabine
NC-Schwenkrundtisch
Palettenpool FASTEMS / 15 pos.
Späneförderer
Papierbandfilter
Meßtaster Renishaw
Werkzeugbruchkontrolle

Der Fastems Rechner ist defekt. Antriebsrollen sind verschließen, neue liegen bei.
Der Kunde trägt die Verantwortung und die Kosten, die entstehen, um die Traverse/Hebemittel für die Verladung zu organisieren.

Irrtum in den technischen Daten vorbehalten. Der Umfang des Zubehörs versteht sich ausschließlich und im Rahmen der textlichen Artikelbeschreibung. Auf weiteres - z.B. zu Zwecken der Veranschaulichung - abgebildetes Zubehör besteht hier ausdrücklich keinerlei Anspruch.



5 Achsen CNC - Bearbeitungszentrum Universal HERMLE - C 30 UP Dynamic - FASTEMS - inkl. FASTEMS FPC-400 Paletten-System / 15-fach - Palettenwechsler - Werkzeugmagazin 117 Plätze - ca. 9.000h Spindelstd. nach Tausch Technische Details x-Weg 650 mm y-Weg 600 mm z-Weg 500 mm Steuerung Sinumerik 840 D pl Siemens Hauptspindel: Drehzahlbereich - Hauptspindel 20 - 28.000 min/-1 Antriebsleistung - Hauptspindel 23 / 18 kW Max. Drehmoment 79 Nm Werkzeugaufnahme HSK-A63 NC-Schwenkrundtisch: Tischaufspannfläche Ø 630 mm Schwenkbereich A: +30° / -115 ° drehbar C: 360 ° max. Tischbelastung 500 kg Max. Werkstückabmessungen Ø 630 x 313 mm Tischdrehzahl A:25 / C:65 min/-1 Werkzeugwechsler: Anzahl der Werkzeugplätze 117 pos. max. Werkzeugdurchmesser 90 (125) mm max. Werkzeuglänge 300 mm Vorschübe: Eilgang ( X / Y / Z ) 60 m/min Beschleunigung 10 m/s² Vorschubkraft 8,5 kN Gesamtleistungsbedarf 43 kVA Maschinengewicht ca. 10,5 t Raumbedarf ca. 8,5 x 5,5 x 3,0 m Zubehör Dokumentation Hochdruckkühlung Kühlmitteleinrichtung innere Kühlmittelzufuhr 80 bar / 1.300l elektr. Handrad Werkzeugwechsler 117 pos. Vollkabine NC-Schwenkrundtisch Palettenpool FASTEMS / 15 pos. Späneförderer Papierbandfilter Meßtaster Renishaw Werkzeugbruchkontrolle Der Fastems Rechner ist defekt. Antriebsrollen sind verschließen, neue liegen bei. Der Kunde trägt die Verantwortung und die Kosten, die entstehen, um die Traverse/Hebemittel für die Verladung zu organisieren. Irrtum in den technischen Daten vorbehalten. Der Umfang des Zubehörs versteht sich ausschließlich und im Rahmen der textlichen Artikelbeschreibung. Auf weiteres - z.B. zu Zwecken der Veranschaulichung - abgebildetes Zubehör besteht hier ausdrücklich keinerlei Anspruch

Centro de mecanizado CNC de 5 ejes universal
HERMLE - C 30 UP Dynamic - POTENCIAS

- Incl. FASTEMS Sistema de palets FPC-400 / 15 pliegues
- Cambiador de palets
- Almacén de herramientas 117 plazas
- aprox. 9.000 horas de husillo Después del intercambio

Técnicas
Recorrido X: 650 mm
Carrera Y 600 mm
Recorrido en Z 500 mm
Control Sinumerik 840 D pl Siemens
Husillo principal:
Rango de velocidad - husillo principal 20 - 28.000 rpm / -1
Potencia de accionamiento: husillo principal 23 / 18 kW
Par máx. 79 Nm
Portaherramientas HSK-A63
Mesa giratoria giratoria NC:
Superficie de sujeción de la mesa Ø 630 mm
Rango de giro A: +30° / -115°
C giratorio: 360°
Carga máx. de la mesa 500 kg
Dimensiones máx. de la pieza de trabajo Ø 630 x 313 mm
Velocidad de la mesa A:25 / C:65 min/-1
Cambiador de herramientas:
Número de posiciones de herramienta 117 pos.
Diámetro máx. de la herramienta 90 (125) mm
Longitud máx. de la herramienta 300 mm
Alimenta:
Recorrido rápido ( X / Y / Z ) 60 m/min
Aceleración 10 m/s²
Fuerza de avance 8,5 kN
Potencia total requerida 43 kVA
Peso de la máquina aprox. 10,5 t
Necesidad de espacio aprox. 8,5 x 5,5 x 3,0 m

Accesorios
Documentación
Enfriamiento a alta presión
Configuración del refrigerante
Suministro de refrigerante interno 80 bar / 1.300l
electr. Volante
Cambiador de herramientas 117 pos.
Cabina completa
Mesa giratoria giratoria NC
Pool de palets FASTEMS / 15 pos.
Transportador
Filtro de cinta de papel
Sonda de medición Renishaw
Detección de rotura de herramientas

Errores en los datos técnicos exceptuados. El alcance de los accesorios debe entenderse exclusivamente y en el marco de la descripción textual del artículo. No hay expresamente ningún derecho a otros accesorios, por ejemplo, con fines ilustrativos, que se muestran aquí.

5-akselinen CNC-työstökeskus universaali
HERMLE - C 30 UP Dynamic - FASTEMS

- Sisältää FASTEMS FPC-400 -lavajärjestelmän / 15-kertaisen
- Paletinvaihtaja
- Työkalumakasiini 117 paikkaa
- Noin 9 000 tuntia karaa vaihdon jälkeen

Tekniset tiedot
X-liike 650 mm
y-liike 600 mm
Z-liike 500 mm
Ohjaus Sinumerik 840 D pl Siemens
Pääkara:
Nopeusalue - pääkara 20 - 28 000 rpm / -1
Käyttöteho - pääkara 23 / 18 kW
Suurin vääntömomentti 79 Nm
Työkalunpidin HSK-A63
NC kääntyvä pyöröpöytä:
Pöydän kiinnityspinta Ø 630 mm
Kääntöalue A: +30° / -115°
Käännettävä C: 360°
Max. pöydän kuorma 500 kg
Max. työkappaleen mitat Ø 630 x 313 mm
Pöydän nopeus A:25 / C:65 min/-1
Työkalunvaihtaja:
Työkalupaikkojen lukumäärä 117 pos.
Työkalun enimmäishalkaisija 90 (125) mm
Max. työkalun pituus 300 mm
Syötteet:
Nopea liike (X/Y/Z) 60 m/min
Kiihtyvyys 10 m/s²
Syöttövoima 8,5 kN
Kokonaistehontarve 43 kVA
Koneen paino n. 10,5 t
Tilantarve n. 8,5 x 5,5 x 3,0 m

Tykötarpeet
Dokumentaatio
Korkeapaineinen jäähdytys
Jäähdytysnesteen asetukset
Sisäinen lastuamisnesteen syöttö 80 bar / 1 300l
sähkö. Käsipyörä
Työkalunvaihtaja 117 pos.
Täysi hytti
NC kääntyvä pyöröpöytä
Paletinvaihtaja FASTEMS / 15 kpl.
Kuljetin
Paperihihnan suodatin
Mittapää Renishaw
Työkalun rikkoutumisen tunnistus

Teknisiä tietoja koskevia virheitä lukuun ottamatta. Lisävarusteiden laajuus on ymmärrettävä yksinomaan ja tekstimuotoisen artikkelikuvauksen puitteissa. Ei ole nimenomaisesti oikeutta muihin tässä kuvattuihin lisävarusteisiin - esim. havainnollistamistarkoituksessa.

Centre d’usinage CNC 5 axes universel
HERMLE - C 30 UP Dynamique - FASTEMS

- Avec système de palettes FASTEMS FPC-400 / 15 fois
- Changeur de palettes
- Magasin d’outils 117 places
- env. 9 000 heures de broche après l’échange

Détails techniques
Débattement 650 mm
Course Y 600 mm
Course Z 500 mm
Contrôle Sinumerik 840 D pl Siemens
Broche principale :
Plage de vitesse - broche principale 20 - 28 000 tr/min / -1
Puissance d’entraînement - broche principale 23 / 18 kW
Couple max. 79 Nm
Porte-outil HSK-A63
Table rotative pivotante NC :
Surface de serrage de la table Ø 630 mm
Plage de pivotement A : +30° / -115°
C rotatif : 360°
Charge max. de la table 500 kg
Dimensions max. de la pièce Ø 630 x 313 mm
Vitesse de la table A :25 / C :65 min/-1
Changeur d’outils :
Nombre de positions d’outils 117 pos.
Diamètre max. de l’outil 90 (125) mm
Longueur max. de l’outil 300 mm
Flux:
Déplacement rapide ( X / Y / Z ) 60 m/min
Accélération 10 m/s²
Force d’avance 8,5 kN
Puissance totale requise 43 kVA
Poids de la machine env. 10,5 t
Encombrement environ 8,5 x 5,5 x 3,0 m

Accessoires
Documentation
Refroidissement à haute pression
Configuration du liquide de refroidissement
Alimentation interne en liquide de refroidissement 80 bar / 1 300 l
électr. Volant
Changeur d’outils 117 pos.
Cabine complète
Table rotative pivotante NC
Magasin de palettes FASTEMS / 15 pos.
Convoyeur
Filtre à bande en papier
Sonde de mesure Renishaw
Détection de bris d’outil

Sous réserve d’erreurs dans les données techniques. Le champ d’application des accessoires doit être compris exclusivement et dans le cadre de la description textuelle de l’article. Il n’y a expressément aucun droit sur d’autres accessoires - par exemple à des fins d’illustration - décrits ici.

Centro di lavoro CNC a 5 assi universale
HERMLE - C 30 UP Dynamic - FASTEMS

- Incl. sistema di pallet FASTEMS FPC-400 / 15 volte
- Cambio pallet
- Magazzino utensili 117 posti
- circa 9.000 ore di funzionamento del mandrino dopo lo scambio

Dettagli tecnici
corsa x 650 mm
corsa y 600 mm
corsa z 500 mm
Controllo Sinumerik 840 D pl Siemens
Mandrino principale:
Gamma di velocità - mandrino principale 20 - 28.000 giri/min / -1
Potenza di azionamento - mandrino principale 23 / 18 kW
Coppia massima 79 Nm
Portautensili HSK-A63
Tavola rotante girevole NC:
Superficie di serraggio del tavolo Ø 630 mm
Campo di rotazione A: +30° / -115°
C ruotabile: 360°
carico massimo tavola 500 kg
Dimensioni massime del pezzo Ø 630 x 313 mm
Velocità tavola A:25 / C:65 min/-1
Cambio utensile:
Numero di posizioni utensile 117 pos.
Diametro massimo dell'utensile 90 (125) mm
lunghezza massima dell'utensile 300 mm
Feed:
Corsa rapida ( X / Y / Z ) 60 m/min
Accelerazione 10 m/s²
Forza di avanzamento 8,5 kN
Potenza totale richiesta 43 kVA
Peso della macchina circa 10,5 t
Ingombro circa 8,5 x 5,5 x 3,0 m

Accessoristica
Documentazione
Raffreddamento ad alta pressione
Configurazione del refrigerante
Alimentazione interna del refrigerante 80 bar / 1.300l
elettr. Volantino
Cambio utensile 117 pos.
Cabina completa
Tavola rotante girevole NC
Pallet pool FASTEMS / 15 pos.
Trasportatore
Filtro a nastro in carta
Sonda di misura Renishaw
Rilevamento della rottura dell'utensile

Con riserva di errori nei dati tecnici. L'ambito degli accessori è da intendersi esclusivamente e nell'ambito della descrizione testuale dell'articolo. Non sussiste espressamente alcun diritto sugli altri accessori, ad esempio a scopo illustrativo, qui illustrati.

5-assig CNC-bewerkingscentrum universeel
HERMLE - C 30 UP Dynamic - FASTEMS

- Incl. FASTEMS FPC-400 palletsysteem / 15-voudig
- Pallet wisselaar
- Gereedschapsmagazijn 117 plaatsen
- ca. 9.000 uur spindeluren Na omruiling

Technische gegevens
X-weg 650 mm
Y-verplaatsing 600 mm
Z-verplaatsing 500 mm
Besturing Sinumerik 840 D pl Siemens
Hoofdspil:
Toerentalbereik - hoofdspil 20 - 28.000 rpm / -1
Aandrijfvermogen - hoofdspil 23 / 18 kW
Max. koppel 79 Nm
Gereedschapshouder HSK-A63
NC draaibare draaitafel:
Tafel klemvlak Ø 630 mm
Zwenkbereik A: +30° / -115°
Draaibaar C: 360°
Max. tafelbelasting 500 kg
Max. afmetingen werkstuk Ø 630 x 313 mm
Tafel snelheid A:25 / C:65 min/-1
Gereedschap wisselaar:
Aantal gereedschapsposities 117 pos.
Max. gereedschapsdiameter 90 (125) mm
Max. gereedschapslengte 300 mm
Feeds:
Snelle verplaatsing ( X / Y / Z ) 60 m/min
Acceleratie 10 m/s²
Voedingskracht 8,5 kN
Totaal benodigd vermogen 43 kVA
Gewicht van de machine ca. 10,5 t
Benodigde ruimte: ca. 8,5 x 5,5 x 3,0 m

Accessoires
Documentatie
Hogedruk koeling
Koelvloeistof instellen
Inwendige koelvloeistoftoevoer 80 bar / 1.300l
elektr. Handwiel
Gereedschapswisselaar 117 polig
Volledige cabine
NC draaibare draaitafel
Palletpool FASTEMS / 15 pos.
Transportband
Document Riemfilter
Meetsonde Renishaw
Detectie van gereedschapsbreuk

Fouten in de technische gegevens voorbehouden. De omvang van de accessoires moet uitsluitend en in het kader van de tekstuele artikelbeschrijving worden begrepen. Er bestaat uitdrukkelijk geen recht op andere accessoires - bijv. voor illustratieve doeleinden - die hier zijn afgebeeld.

5-osiowe centrum obróbcze CNC uniwersalne
HERMLE - C 30 UP Dynamic - FASTEMS

- W zestawie system paletowy FASTEMS FPC-400 / 15-krotny
- Zmieniacz palet
- Magazyn narzędziowy 117 miejsc
- ok. 9 000 godzin pracy wrzeciona po wymianie

Szczegóły techniczne
Skok x 650 mm
Skok Y 600 mm
Skok Z 500 mm
Sterowanie Sinumerik 840 D pl Siemens
Wrzeciono główne:
Zakres prędkości obrotowych - wrzeciono główne 20 - 28 000 obr./min / -1
Moc napędu - wrzeciono główne 23 / 18 kW
Max. moment obrotowy 79 Nm
Uchwyt narzędziowy HSK-A63
Stół uchylno-obrotowy NC:
Powierzchnia mocowania stołu Ø 630 mm
Zakres obrotu A: +30° / -115°
Obracany C: 360°
obciążenie stołu 500 kg
Max. wymiary obrabianego elementu Ø 630 x 313 mm
Prędkość stołu A: 25 / C: 65 min / -1
Zmieniacz narzędzi:
Liczba pozycji narzędziowych 117 poz.
Max. średnica narzędzia 90 (125) mm
Max. długość narzędzia 300 mm
Kanały:
Przesuw szybki ( X / Y / Z ) 60 m/min
Przyspieszenie 10 m/s²
Siła posuwu 8,5 kN
Całkowite zapotrzebowanie mocy 43 kVA
Masa maszyny ok. 10,5 t
Wymagana przestrzeń ok. 8,5 x 5,5 x 3,0 m

Akcesoria
Dokumentacja
Chłodzenie wysokociśnieniowe
Konfiguracja chłodziwa
Wewnętrzne doprowadzanie chłodziwa 80 bar / 1 300l
elektr. Koła zamachowego
Magazyn narzędzi 117 poz.
Pełna kabina
Stół uchylno-obrotowy NC
Zespół palet FASTEMS / 15 poz.
Przenośnik
Papierowy filtr taśmowy
Sonda pomiarowa Renishaw
Wykrywanie uszkodzeń narzędzi

Wyjątki w danych technicznych. Zakres akcesoriów należy rozumieć wyłącznie i w ramach tekstowego opisu artykułu. Nie ma tu wyraźnie prawa do korzystania z innych akcesoriów - np. w celach ilustracyjnych - przedstawionych tutaj.

Centru de prelucrare CNC cu 5 axe universal
HERMLE - C 30 UP Dynamic - FASTEMS

- Incl. sistem de paleți FASTEMS FPC-400 / 15 ori
- Schimbător de paleți
- Magazie de scule 117 locuri
- aproximativ 9.000 de ore de utilizare a fusului după schimb

Detalii tehnice
Cursa X 650 mm
Cursa Y 600 mm
Cursa Z 500 mm
Control Sinumerik 840 D pl Siemens
Axul principal:
Interval de viteză - ax principal 20 - 28.000 rpm / -1
Putere de acționare - arbore principal 23 / 18 kW
Cuplu maxim 79 Nm
Suport de scule HSK-A63
Masă rotativă pivotantă NC:
Suprafață de prindere a mesei Ø 630 mm
Interval de rotire A: +30° / -115°
C rotativ: 360°
Sarcina maximă a mesei 500 kg
Dimensiuni maxime piese Ø 630 x 313 mm
Viteza mesei A:25 / C:65 min/-1
Schimbător de scule:
Număr de poziții de scule 117 pos.
Diametrul maxim al sculei 90 (125) mm
Lungimea maximă a sculei 300 mm
Fluxuri:
Deplasare rapidă ( X / Y / Z ) 60 m/min
Accelerație 10 m/s²
Forța de avans 8,5 kN
Consum total de putere 43 kVA
Greutatea mașinii aprox. 10,5 t
Spațiu necesar aprox. 8,5 x 5,5 x 3,0 m

Accesorii
Documentație
Răcire de înaltă presiune
Configurarea lichidului de răcire
Alimentare internă cu lichid de răcire 80 bar / 1.300l
electr. Roată de mână
Schimbător de scule 117 pos.
Cabină completă
Masă rotativă pivotantă NC
Bazin de paleti FASTEMS / 15 pos.
Transportoare
Filtru cu curea de hârtie
Sondă de măsurare Renishaw
Detectarea ruperii sculei

Cu excepția erorilor în datele tehnice. Domeniul de aplicare al accesoriilor trebuie înțeles exclusiv și în cadrul descrierii textuale a articolului. În mod expres, nu există niciun drept la alte accesorii - de exemplu în scop ilustrativ - descrise aici.

5-axligt CNC-bearbetningscenter Universal
HERMLE - C 30 UP Dynamic - FASTEMS

- Inkl. FASTEMS FPC-400 pallsystem / 15-faldigt
- Växlare för lastpallar
- Verktygsmagasin 117 platser
- Cirka 9 000 timmars spindeltimmar Efter byte

Tekniska detaljer
X-Längd 650 mm
Y-rörelse 600 mm
Z-rörelse 500 mm
Control Sinumerik 840 D pl Siemens
Huvudspindel:
Varvtalsområde – huvudspindel 20 - 28 000 varv/min / -1
Driveffekt - huvudspindel 23 / 18 kW
Max. vridmoment 79 Nm
Verktygshållare HSK-A63
NC svängbart roterande bord:
Bord spännyta Ø 630 mm
Svängområde A: +30° / -115°
Roterbar C: 360°
Max. bordsbelastning 500 kg
Max. mått arbetsstycke Ø 630 x 313 mm
Tabellhastighet A:25 / C:65 min/-1
Verktygsväxlare:
Antal verktygspositioner 117 pos.
Max. verktygsdiameter 90 (125) mm
Max. verktygslängd 300 mm
Feeds:
Snabbgång ( X / Y / Z ) 60 m/min
Acceleration 10 m/s²
Matningskraft 8,5 kN
Totalt effektbehov 43 kVA
Maskinens vikt ca 10,5 t
Utrymmesbehov ca 8,5 x 5,5 x 3,0 m

Tillbehör
Dokumentation
Kylning med högt tryck
Inställning av kylvätska
Tillförsel av invändig skärvätsketillförsel 80 bar / 1 300 l
elektr. Handratten
Verktygsväxlare 117 pos.
Full kabin
NC svängbart roterande bord
Palettpool FASTEMS / 15 pos.
Transportband
Bältfilter av papper
Mätprob Renishaw
Detektering av verktygsbrott

Med reservation för fel i tekniska data. Omfattningen av tillbehören ska uteslutande förstås och inom ramen för den textuella artikelbeskrivningen. Det finns uttryckligen ingen rätt till andra tillbehör - t.ex. i illustrativt syfte - som avbildas här.
